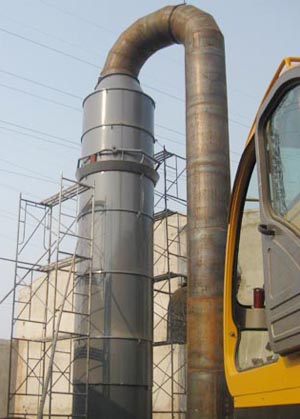

旋流复合式水膜脱硫除尘器是在原麻石水膜除尘器的基础上改进的新型除尘脱硫装置，现改成一米一节，外部由钢结构组成，内部采用具有耐酸耐碱、耐冲击的优质花岗岩制成。具有安装方便，外形美观，运输成本低及运行稳定，使用寿命长，价格低廉等优点，是目前锅炉烟气脱硫除尘的理想产品。

二、主要技术性能和参数
除尘效率：90%-98%
脱硫效率：≥85%（PH值＞12）
进出口烟速：18-22m/s
捕滴器筒体内上升烟速：3.5-5.5m/s
筒体阻力：700-1200Pa
水汽比（a）：0.8kg/m³
好水量G水(kg/h0：G水=a×Q a为水汽比 Q为没小时处理烟气量m³/h
除尘后烟气温度：60℃

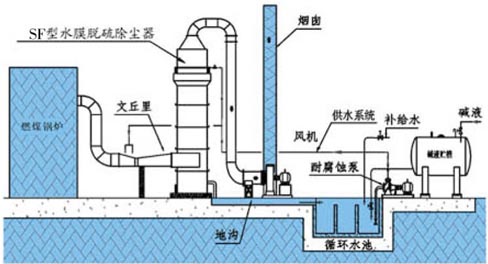

废气首先进入文丘里，在文丘里内由于喉部的缩放作用，烟气流速由慢到快再到慢。烟气在文丘里缩放的同时与设置在文丘里内的雾化器喷出的碱性液滴混合，废气中的细小尘粒被气雾湿润而凝聚，使其密度增大，在离心力的作用下，比较均匀地切向进入除尘器，粒径较大的烟尘及湿润凝聚的烟尘被分离出来，在此过程中，高温烟气得到冷却，并且脱除部分二氧化硫。进入除尘器内的废气由于切向作用，沿内壁螺旋上升，在上置的溢流水槽中溢出的水与螺旋上升的气体逆向碰撞，洗刷融化，延长烟气与吸收剂的接触时间，使二氧化硫和脱硫剂充分反应，从而脱除烟尘和二氧化硫，脱硫后吸收液落入除尘器底端，一部分上清水由下部的上溢流口溢出到循环沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分离后再继续回用。
